Yeni nesil HMI olup yüksek kalite ve uygun maliyetli ekranlardır. Endüstriyel ABS palstik sayesinde düşük maliyetli ve sağlamdır. Ana kartı özel bir kaplama ile kaplanmıştır. Yeni tasarımı ve yüksek çözünürlüklü ekranları sayesinden sınfıın en iyilerindendir.

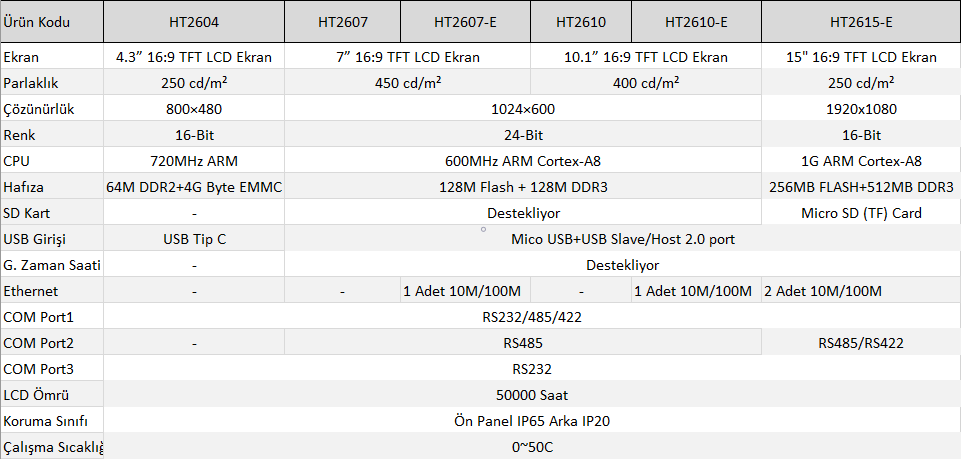

Hardware parameter |
Ekran | 10.1” 16:9 TFT LCD |
Çözünürlük | 1024×600 | |
Renk | 24-bit | |
Parlaklık | 400 cd/m² | |
Aydınlatma | LED | |
LCD Ömrü | 50000 Saat | |
Dokunmatik Panel | 4 Kablo dokunmatik ekran | |
CPU | 600MHz ARM Cortex-A8 | |
Hafıza | 128M Flash + 128M DDR3 | |
RTC | Destekliyor | |
Ethernet | *10M/100M Ethernet (HT2610-E) | |
SD Kart | Destekliyor | |
USB Port | USB Slave 2.0 port*1, USB Host 2.0 port*1 | |
Yükleme | USB Slave/U disk / Ethernet | |
COM Port | COM1/COM3:RS232/RS485/RS422 COM2:RS485 |
|
LCD görüş açışı (Yukarı/Aşağı/Sol/Sağ) |
60'/60'/70'/70' |
|
Elektriksel Özellikleri | Güç Tüketimi | <10W |
Giriş Voltajı | DC24V, Çalışma aralığı DC 9V~28V | |
Güç Koruması | Gökgürültüsü çarpması ve kabarmaya karşı korumalı | |
Kapanma Süresi | <5mS | |
CE & RoHS | EN61000-6-2:2005, EN61000-6-4:2007, ROHS | |
Çevre Koşulları |
Çalışma Sıcaklığı | 0~50℃ |
Saklama Sıcaklığı | -20~60℃ | |
Anti-UV | Güçlü ultraviyole ışıkta çalışmaya uygun değildir (örn. doğrudan güneş ışığı) |
|
Çalışma Nemi | 10~90%RH | |
Titreşim Dayanımı | 10~25Hz (X, Y, Z yönü 2G/30 dakika) | |
Soğutma | Doğal Hava Soğutma | |
Mekanik İndeks | Koruma Sınıfı | Ön IP65(NEMA panel),Arka IP20 |
Kaplama | ABS+PC | |
Panel Kesim Ölçüleri | 260mm*202mm | |
Ölçüler | 273mm*213mm*36mm | |
Ağırlık | Yaklaşık 890g |

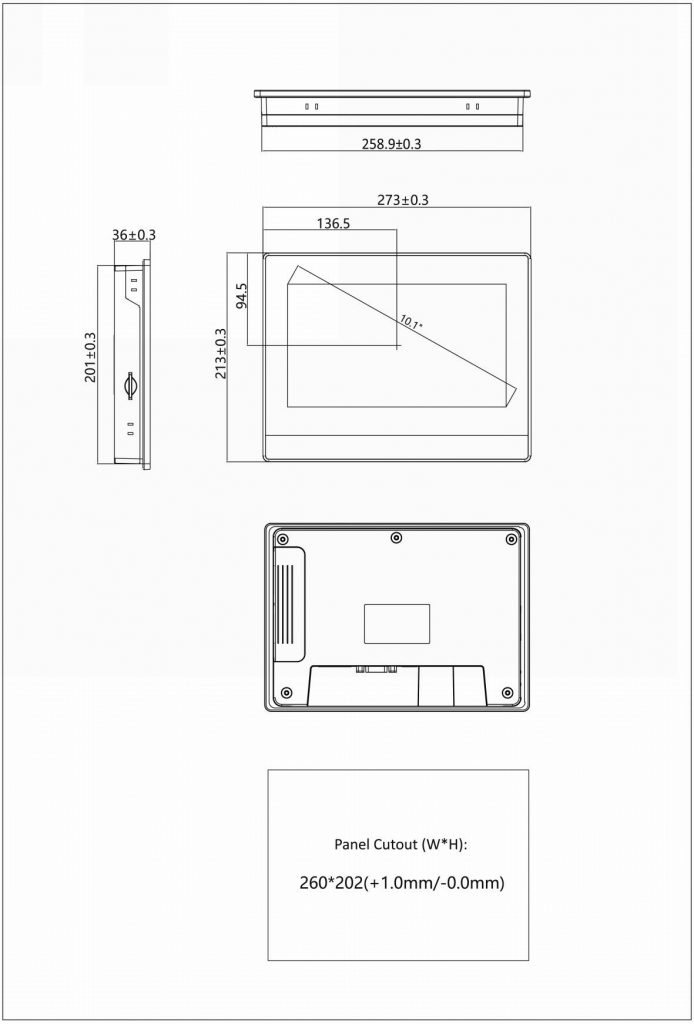

Ölçüler
