HNC606T, CNC torna ve taşlama makineleri için geliştirilmiş ve uygun fiyatlı sistemimizdir. Yüksek hızlı ARM işlemci (yeni endüstriyel sınıf), büyük ölçekli dosyalanmış programlanabilir kapı dizisi (FPGA) teknolojisi, çok katmanlı PCB baskılı devre kartı ile kontrol devresi sahiptir. Sistemin kendisi, daha kompakt ve makul bir yapıya sahiptir. Sistem güvenilirliği ve kararlılığı için daha iyi bir garanti getiren yüksek entegreli çipler ve yüzey montaj bileşenleri ile donatılmıştır.

Önemli özelliklerine bakıldığında yüksek hızlı gerçek zaman kontrolu (maksimum hızlı hareket hızı 30m / dakikaya ulaşabilir, maksimum besleme enterpolasyon hızı 15m / dakikaya kadar çıkabilir); yüksek hassasiyet, 800 * 600 TFT LCD ve parlaklığı ayarlanabilir.  Daha uzun servis süresini ve ekran parlaklığının dezavantajını ortadan kaldırmıştır, ortam sıcaklığına göre değişmektedir. İngilizce ekran menüsüne sahiptir. İşlemler çok basit ve kullanışlıdır.

Bu, iki koordinatlı bir bağlantı, açık döngülü CNC sistemidir. CNC, torna uygulamaları içinde çok yaygındır. AC servo sistemini doğrudan kontrol edebilen güçlü fonksiyonlara, zengin komutlara sahiptir. Programlama kodları ISO uluslararası standardına uygundur.

- Koordinat eksenleri: 2 eksendir.

- Yüksek hızlı ARM/DSP/FPGA/donanım enterpolasyon teknolojisini desteklemektedir.

- Maksimum hız: 60m/dak, Besleme hızı: 0.01…30m/dak dır.

- USB arabirimi bulunmaktadır.

- Dahili RS232 haberleşme desteklemektedir.

- Parça programı için hafıza: 32M olup program numarası sınırı yoktur.

- Küçük hat segmenti işleme için ön yüklemeyi programlayabilir ve sürekli işlemeyi sağlayabilirsiniz.

- Maksimum parça aralığı: 1000mm dir.

- 54 serisi G kodu ve her türlü işlemeyi desteklemektedir.

- Otomatik Takım kompanzasyonu, C aracı telafi fonksiyonu bulunmaktadır.

- Otomatik pah kırma ve yuvarlama fonksiyonu bulunmaktadır.

- İki kanallı analog çıkış, iki iş milini kontrol etmesine izin verir.



Sistem yapıları

32-bit yüksek performans, düşük güç tüketimi endüstriyel sınıf ARM mikroişlemci.
64MB bellek.
32Mb kullanıcı deposu odası.
800×600 çözünürlüklü 8 inç gerçek renkli LCD ekran
Yüksek sıkışma önleyici anahtar gücü.
USB girişi
RS232 bağlantı noktası
Mil servo hız kontrolü / mil frekansı dönüştürme hız kontrolü.
Manuel puls üreteci.

Sistem teknik parametresi

Kontrol edilebilir eksenler : X 、 Z
bağlantı eksenleri : Yay 2 eksen, astar 2 eksen.
Darbe eşdeğeri : X 、 Z: 0,001 mm.
Maks hız : X 、 Z: 60000 mm / dak.
Kesme hızı : 1-10000 mm / dak.
Min giriş birimi : 0,001 mm.
program boyutu aralığı : ± 99999.999.
99 araç yönetimi
Kontrol edilebilir astar dikey tip veya döner disk tipi takım değiştirici
Program kodu: ISO-840 uluslararası standart
Program koordinat sistemi tanımı : ISO-841
Şasi koruması IP43 yönetmeliğine uygundur

Sistem işlevi

Otomatik teşhis işlevi

Sistem başladığında veya sıfırlandığında CPU, bellek, LCD, I / O arayüzü, parametre durumu, koordinatlar, işleme programı vb. İle ilgili tüm ilgili teşhisler yürütülecektir. Çalışma sırasında güç, iş mili, limit ve tüm G / Ç arayüzünün gerçek zamanlı teşhisini yapar.

Tazminat işlevi

Otomatik boşluk telafisi
Takım yarıçapı otomatik telafisi
Takım yarıçapı otomatik ofset ve keskin açı geçişi
Önde gelen vida aralığı hatası otomatik telafi

Bol talimat sistemi

Yukarı / aşağı ölçeklendirme talimatı
Ayna işleme talimatı.
Çoklu takım ofset talimatı.
Program döngüsü, atlama, çağrı ve farklı program bitirme
çoklu konumlandırma talimatı : başlangıç ​​noktası , sabit noktayı ayarlama vb.
Doğrusal, dairesel , spiral çizgi enterpolasyon talimatı.
Program yönetimi talimatları: program döngüsü, çağrı, transfer ve farklı program sonlandırma yöntemi vb.
6 iş parçası koordinat sistemi

Çince / İngilizce menü, tam ekran baskısı

Kolay kullanım, rahat görüntüleme

Bol hata ayıklama fonksiyonları

hangi işlem hatalarının olduğunu açıkça gösterebilir ve bunları düzeltmek için rehberlik edebilir.

CNC sistemi ile IBM / PC serisi uyumlu bilgisayar arasında program değişimi

Pc serisi uyumlu bilgisayarın bol yazılım kaynaklarını kullanarak CAD / CAM / CAPP yardımcı programlamayı gerçekleştirebilir , daha sonra CNC programını sisteme (USB taşınabilir U disk kopyalama portu 、 RS232 portu) aracılığıyla işleme aktarabilir. Haberleşme portu üzerinden sistemden PC’ye bağlayabilirsiniz.

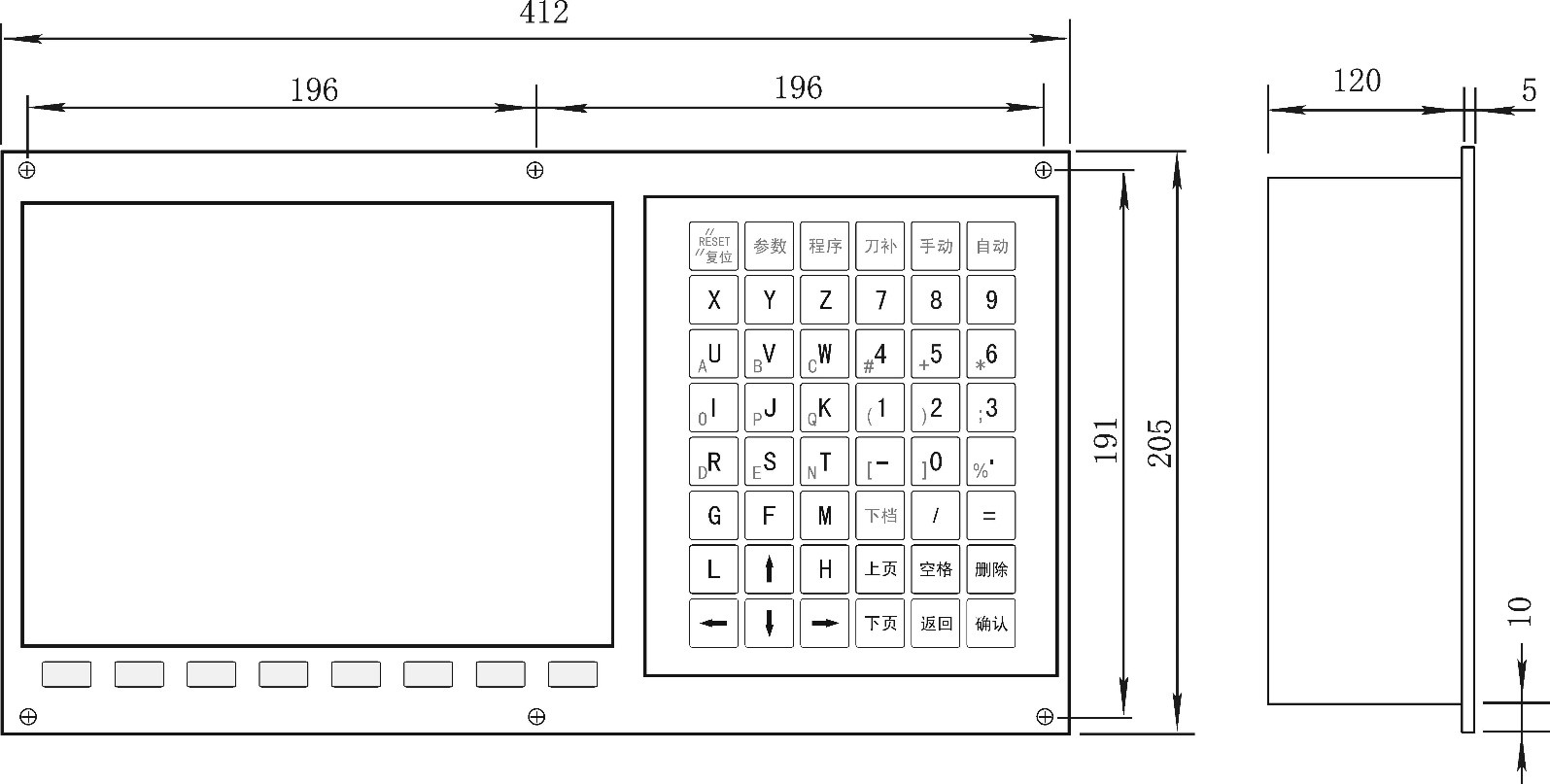

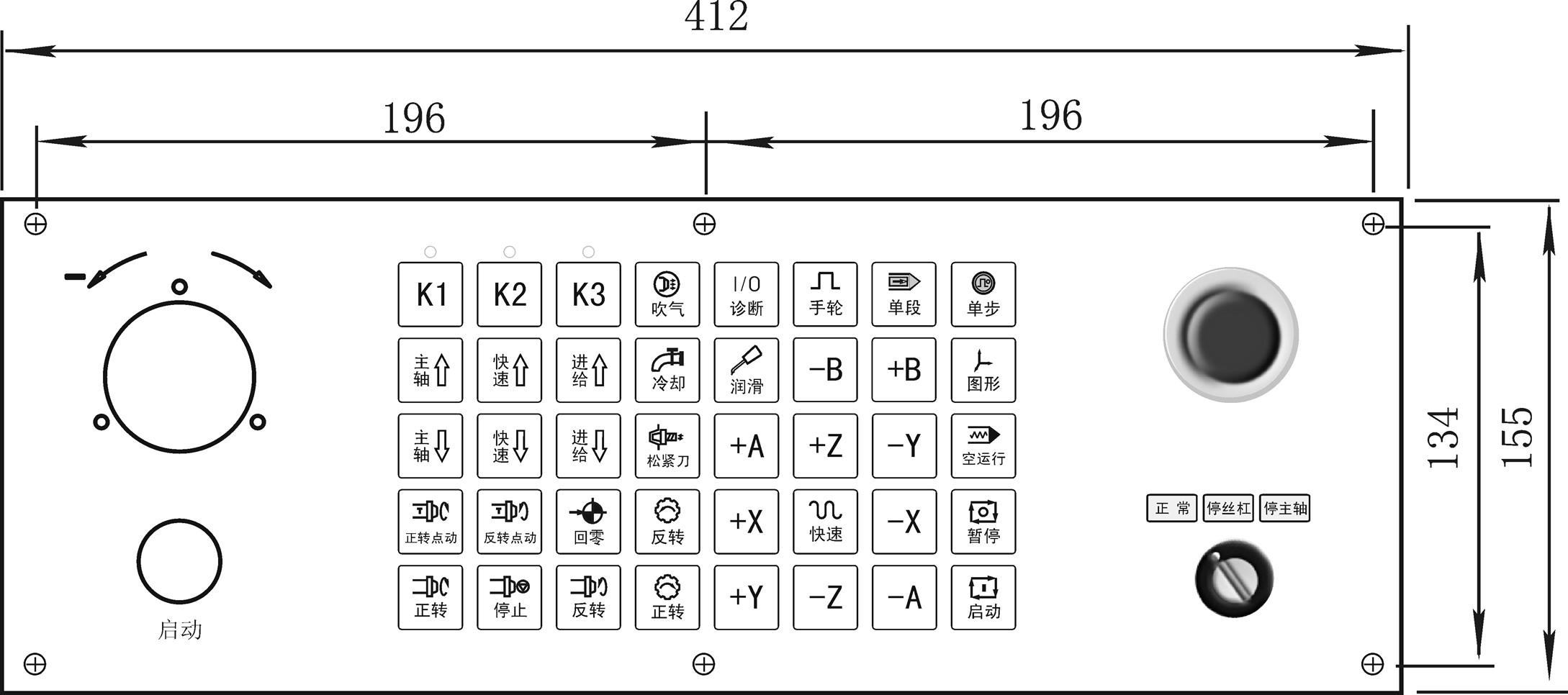

ÖLÇÜLER
