Yeni HV610 serisi, performans ve özelliklerle entegre edilmiş bir genel akım/vektör kontrol inverteridir. HV610 endüstrinin lider sürücü performansı ve işlevsellik kontrolüne sahiptir. Benzersiz akım/vektör kontrol algoritmasını kullanarak yüksek doğruluk, yüksek tork ve yüksek performans sağlamaktadır. Kontrol etmek için asenkron motoru en verimli şekilde çalıştırır.

Ayrılabilir keypad, keypad ile kopyalama parametrelerini desteklemektedir. PC’de yazılım hatalarını görebilir ve giderebilirsiniz. HV610’de dahili EMC filtresi bulunmaktadır. Bu da EMC parazitini azaltır. Bu optimize edilmiş tasarım, HV610 serisini endüstri lideri bir ürün haline getirmektedir. Müşterilere somut faydalar sağlamaktadır.

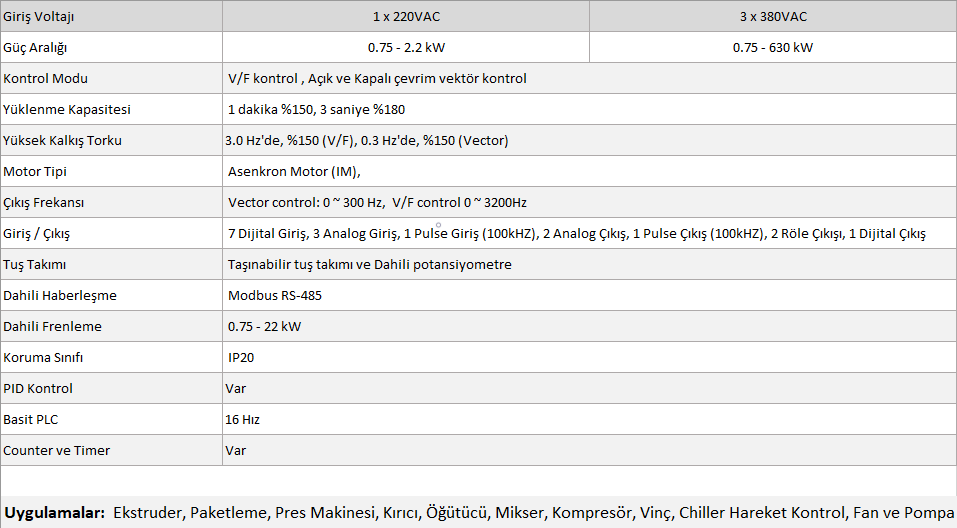

  • 3Ø 380 -440V 0,75kW – 630kW
  • Gelişmiş motor kontrol teknolojisi, Açık çevrim vektör kontrolünü (SVC), Kapalı çevrim vektör kontrolünü (FVC) ve V/F kontrolünü desteklemektedir.
  • Yüksek başlangıç ​​tork özelliği ile hassas hız kontrolü sağlamaktadır.
  • Zengin ve esnek I/O ve haberleşme seçenekleri bulunmaktadır.
  • Arttırabilir G/Ç (NPN/PNP uyumlu) sayesinde PLC olmadan daha fazla uygulama gereksinimini karşılayabilir.
  • Programlanabilir DI/DO/AI/AO ve Modbus RTU sayesinde diğer cihazlarla kolay haberleşmesi sağlamaktadır.
  • Ayrılabilir keypad, keypad ile parametrelerini kopyalama ve taşınabilir keypadi desteklemektedir.
  • PG Kart çeşitleri ile yüksek performanslı kapalı çevrim kontrolü için farklı enkoder çeşitlerini desteklemektedir.
  • Çoklu pompa kontrolü ve sabit basınçlı su besleme fonksiyonu bulunmaktadır.
  • Dahili EMC filtresi bulunmaktadır. Bu da elektriksel paraziti azaltır, arızaları azaltır ve doğruluğu artırır.
  • Çeşitli haberleşme kartları mevcuttur.

Model Açıklamaları

Model Giriş Akım (A) Çıkış Akımı (A)               Uygun motor

(KW)               (HP)

G3 Giriş Voltajı: 3 Faz AC 380~440 (-15%~+10%), 50 / 60 Hz
HV610-R75G3 3.4 2.1 0.75 1
HV610-1R5G3 5.0 3.8 1.5 2
HV610-2R2G3 5.8 5.1 2.2 3
HV610-004G3 10.5 9.0 4.0 5
HV610-5R5G3 14.6 13.0 5.5 7.5
HV610-7R5G3 20.5 17.0 7.5 10
HV610-011G3 26.0 25.0 11 15
HV610-015G3 35.0 32.0 15 20
HV610-018G3 42 37 18.5 25
HV610-022G3 50 45 22 30
HV610-030G3 68 60 30 40
HV610-037G3 83 75 37 50
HV610-045G3 102 91 45 60
HV610-055G3 124 112 55 75
HV610-075G3 169 150 75 100
HV610-093G3 203 176 90 125
HV610-110G3 248 210 110 150
HV610-132G3 256 253 132 175
HV610-160G3 307 304 160 220
HV610-185G3 350 340 185 245
HV610-200G3 385 377 200 270
HV610-220G3 430 426 220 300
HV610-250G3 468 465 250 340
HV610-280G3 525 520 280 380
HV610-315G3 590 585 315 430
HV610-355G3 665 650 355 420
HV610-400G3 785 725 400 530
HV610-450G3 883 820 450 600
HV610-500G3 954 920 500 670
HV610-560G3 1085 1030 560 750
HV610-630G3 1184 1100 630 840

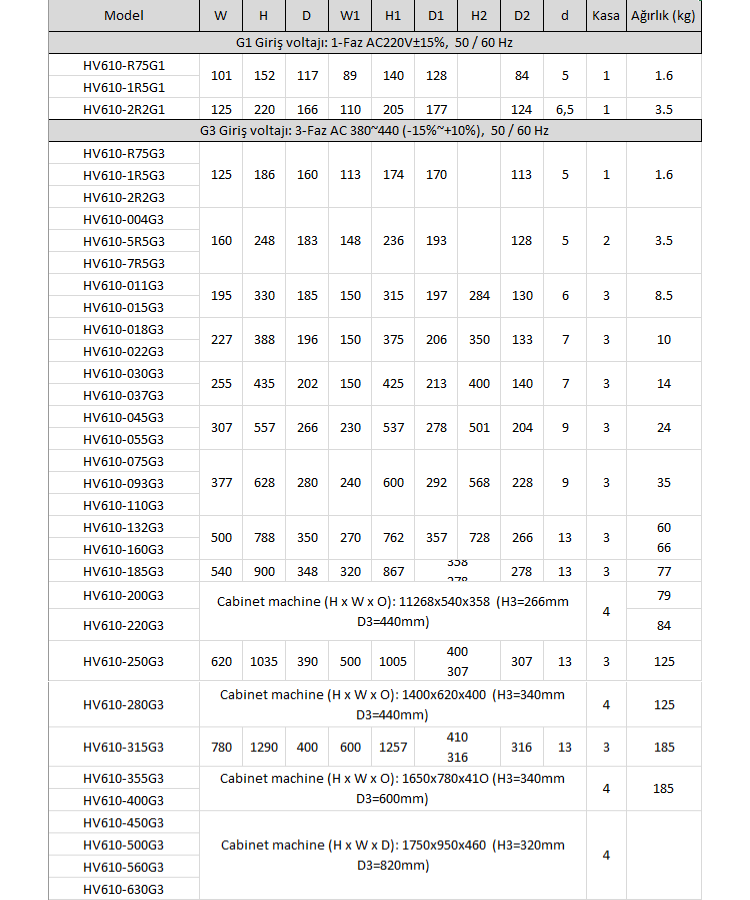

ÖLÇÜLER

Model Dış Ölçüleri

(mm)

Kurulum deliği konumu (mm)   Montaj Deliği

(mm)

Şekil
W H D W1 H1 D1 H2 D2 d
ÜÇ FAZ G3 AC220 V
HV610-R75G3 125 186 160 113 174 170 / 113 5 1
HV610-1R5G3
HV610-2R2G3
HV610-004G3 160 248 183 148 236 193 / 128 5 2
HV610-5R5G3
HV610-7R5G3
HV610-011G3 195 330 185 150 315 197 284 130 6 3
HV610-015G3
HV610-018G3 227 388 196 150 375 206 350 133 7 3
HV610-022G3
HV610-030G3 255 435 202 150 425 213 400 140 7 3
HV610-037G3
HV610-045G3 307 557 266 230 537 278 501 204 9 3
HV610-055G3
HV610-075G3 377 628 280 240 600 292 568 228 9 3
HV610-093G3
HV610-110G3
HV610-132G3 500 788 350 270 762 357 728 266 13 3
HV610-160G3
HV610-185G3 540 900 348 320 867 358 828 278 13 3
HV610-200G3 Cabinet machine (H x W x D): 11268x540x358 (H3=266mm D3=440mm) 4
HV610-220G3
HV610-250G3 620 1035 390 500 1005 400 960 307 13 3
HV610-280G3 Cabinet machine (H x W x D): 1400x620x400 (H3=340mm D3=440mm) 4
HV610-315G3 780 1290 400 600 1257 410 1203 316 13 3
HV610-355G3 Cabinet machine (H x W x D): 1650x780x410 (H3=340mm D3=600mm) 4
HV610-400G3
HV610-450G3 Cabinet machine (H x W x D): 1750x950x460 (H3=320mm D3=820mm) 4
HV610-500G3
HV610-560G3
HV610-630G3
